SUN 5~12K-SG là biến tần hybrid ba pha hoàn toàn mới với điện áp pin thấp 48V, đảm bảo hệ thống an toàn và đáng tin cậy. Với tư cách là nhà sản xuất chuyên nghiệp, chúng tôi xin cung cấp cho bạn Biến tần lai ba pha DEYE 12KW. Và chúng tôi sẽ cung cấp cho bạn dịch vụ sau bán hàng tốt nhất và giao hàng kịp thời.
SUN-5/6/8/10/12K-SG04LP3
5-12kW | Ba Pha | 2 MPPT | Biến tần lai | Pin điện áp thấp

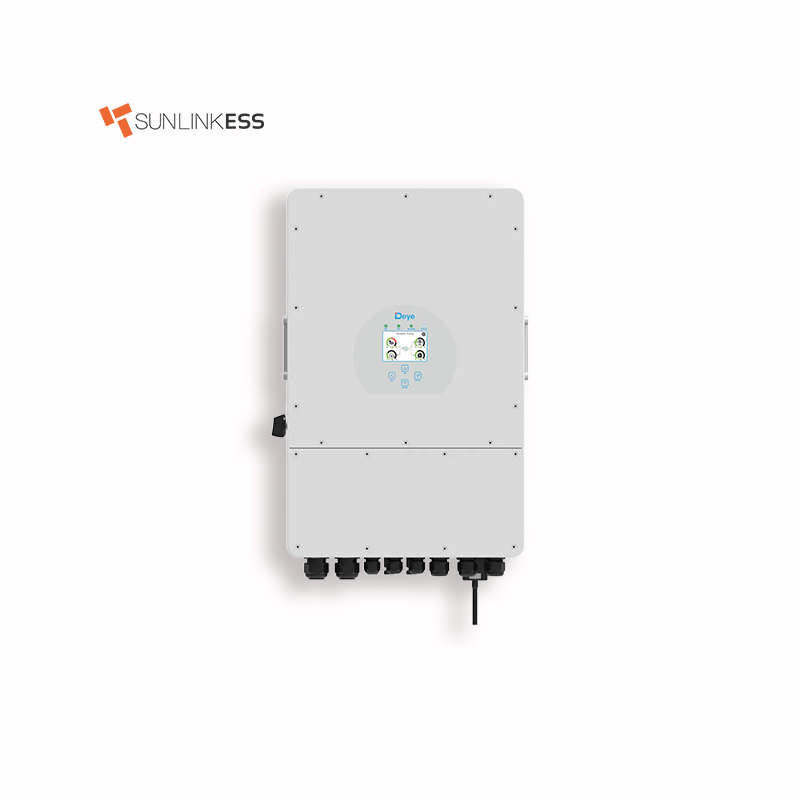

Biến tần lai ba pha DEYE 12KW, một trong dòng SUN 5 ~ 12K-SG, là biến tần lai ba pha hoàn toàn mới với điện áp pin thấp 48V, đảm bảo hệ thống an toàn và đáng tin cậy. Với thiết kế nhỏ gọn và mật độ công suất cao, dòng sản phẩm này hỗ trợ tỷ lệ DC/AC 1,3, tiết kiệm đầu tư thiết bị. Nó hỗ trợ đầu ra không cân bằng ba pha, mở rộng các tình huống ứng dụng. Được trang bị cổng CAN (x2) BMS và Parallel, cổng x1 RS485 cho BMS, cổng x1 RS232 để điều khiển từ xa, cổng x1 DRM giúp hệ thống trở nên thông minh và linh hoạt.
Chức năng tắt máy từ xa
Nền tảng giám sát thông minh
Nhờ nền tảng giám sát thông minh, các sản phẩm Biến tần lai ba pha DEYE 12KW hỗ trợ tắt máy từ xa ngay lập tức khi xảy ra sự cố. Cài đặt thông số và cập nhật FW từ xa, giúp việc vận hành và bảo trì nhà máy quang điện dễ dàng hơn.
SUN-5/6/8/10/12K-SG04LP3
Ba Pha | 2 MPPT | Biến tần lai | Pin điện áp thấp
SUN-5K-SG04LP3-EU
SUN-6K-SG04LP3-EU
SUN-8K-SG04LP3-EU
SUN-10K-SG04LP3-EU
SUN-12K-SG04LP3-EU
Thông số kỹ thuật
Người mẫu | SUN-5K -SG04LP3-EU | SUN-6K -SG04LP3-EU | SUN-8K -SG04LP3-EU | SUN-10K -SG04LP3-EU | MẶT TRỜI-12K -SG04LP3-EU |
Dữ liệu đầu vào pin | |||||
loại pin | Axit chì hoặc Lithium-ion | ||||
Dải điện áp pin (V) | 40-60 | ||||
Tối đa. Dòng sạc (A) | 120 | 150 | 190 | 210 | 240 |
Tối đa. Dòng xả (A) | 120 | 150 | 190 | 210 | 240 |
Cảm biến nhiệt độ bên ngoài | Đúng | ||||
Đường cong sạc | 3 giai đoạn / Cân bằng | ||||
Chiến lược sạc cho pin Li-Ion | Tự thích ứng với BMS | ||||
Dữ liệu đầu vào chuỗi PV | |||||
Tối đa. Công suất đầu vào DC (W) | 6500 | 7800 | 10400 | 13000 | 15600 |
Điện áp đầu vào PV định mức (V) | 550(160-800) | ||||
Điện áp khởi động (V) | 160 | ||||
Dải điện áp MPPT (V) | 200-650 | ||||
Dải điện áp DC đầy tải (V) | 350-650 | ||||
Dòng điện đầu vào PV (A) | 13+13 | 26+13 | |||
Tối đaPVIsc(A) | 17+17 | 34+17 | |||
Trình theo dõi số MPP | 2 | ||||
Số chuỗi trên mỗi MPPTracker | 1+1 | 2+1 | |||
Dữ liệu đầu ra AC | |||||
Công suất hoạt động đầu ra AC định mức (W) | 5000 | 6000 | 8000 | 10000 | 12000 |
Công suất hoạt động đầu ra AC tối đa (W) | 5500 | 6600 | 8800 | 11000 | 13200 |
Dòng điện định mức đầu ra AC (A) | 7.6Z7.2 | 9,1/8,7 | 12.1/11.6 | 15,2/14,5 | 18.2/17.4 |
Dòng điện đầu ra AC tối đa (A) | 8,4/8 | 10/9.6 | 13,4/12,8 | 16,7/15,9 | 20/19.1 |
Dòng điện đầu ra không cân bằng ba pha tối đa (A) | 11.4/10.9 | 13.6/13 | 18.2/17.4 | 22.7/21.7 | 27.3/26.1 |
Dòng ngắn mạch đầu ra tối đa (A) | 75 | ||||
Tối đa. Truyền AC liên tục (A) | 45 | ||||
Công suất đỉnh (ngoài lưới) | 2 lần công suất định mức, 10 S | ||||
Hệ số công suất | 0,8 dẫn đến 0,8 tụt hậu | ||||
Tần số đầu ra và điện áp | 50/60HZ; 3L/N/PE 220/380,230/400Vac | ||||
Loại lưới | ba pha | ||||
Tổng méo hài (THD) | <3% (công suất danh nghĩa) | ||||
Tiêm dòng điện một chiều | <0,5% trong | ||||
Hiệu quả | |||||
Tối đa. Hiệu quả | 97,60% | ||||
Hiệu quả Châu Âu | 97,00% | ||||
Hiệu quả MPPT | 99,90% | ||||
Sự bảo vệ | |||||
tích hợp | Bảo vệ chống đảo, Bảo vệ phân cực ngược đầu vào chuỗi PV, Phát hiện điện trở cách điện, Bộ giám sát dòng điện dư, Bảo vệ quá dòng đầu ra, Bảo vệ ngắn mạch đầu ra | ||||
Bảo vệ chống sét | Loại DC lll / Loại AC lll | ||||
Hạng mục quá điện áp | DC Loại ll / AC Loại III | ||||
Chứng nhận và tiêu chuẩn | |||||
Lưới điện quy định | IEC 61727, IEC 62116. EN 50549, AS 4777.2, VDE-AR-N4105, UNE 217002. VDE 0126, CEI 0-21, OVE-Richtlinie R25, NRS 097.C10/11 | ||||
An toàn EMC / Tiêu chuẩn | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | ||||
Dữ liệu chung | |||||
Phạm vi nhiệt độ hoạt động T (oC) | -40-60°C, >45°C Giảm công suất | ||||
làm mát | Làm mát thông minh | ||||
Tiếng ồn (dB) | <45dB | ||||
Giao tiếp với BMS | RS485; CÓ THỂ | ||||
Trọng lượng (kg) | 33.6 | ||||
Kích thước tủ (WxHxD mm) | 422x702x281 (Không bao gồm Đầu nối và Giá đỡ) | ||||
Trình độ bảo vệ | IP65 | ||||
Kiểu cài đặt | Treo tường | ||||
Sự bảo đảm | 5 năm (10 năm tùy chọn) |
Tính năng sản phẩm:
● 100% đầu ra không cân bằng, từng pha; Tối đa. công suất lên tới 50% công suất định mức
● Bộ điều hòa không khí để trang bị thêm cho hệ mặt trời hiện có
● Tối đa. 10 chiếc song song cho hoạt động trên lưới và ngoài lưới; Hỗ trợ nhiều pin song song
● Tối đa. Dòng sạc/xả 240A
● Hỗ trợ lưu trữ năng lượng từ máy phát điện diesel
● Pin điện áp thấp 48V, thiết kế cách ly máy biến áp
● 6 khoảng thời gian sạc/xả pin
Ứng dụng:
Hình minh họa sau đây cho thấy ứng dụng cơ bản của biến tần này.
Nó cũng bao gồm các thiết bị sau để có một hệ thống chạy hoàn chỉnh.
- Máy phát điện hoặc tiện ích
- mô-đun PV
Biến tần lai ba pha DEYE 12KW được thiết kế chủ yếu để sử dụng trong các ứng dụng dân dụng và thương mại. Biến tần đặc biệt này là biến tần "hybrid", nghĩa là nó có thể hoạt động với cả nguồn năng lượng mặt trời và pin, khiến nó rất phù hợp để sử dụng ở những nơi không có lưới điện hoặc ở những nơi xa, nơi có thể không có nguồn điện lưới ổn định.
22kW 3 chiếc Deye SUN-10K-SG04LP3
3 chiếc SUN-12K-SG04LP3 song song tại Thái Lan
